ДОЗАТОР ТЭСМАРТ РДИ-05 ДЛЯ ОЧИЩЕННОЙ ВОДЫ
Дозатор ТЭСМАРТ РДИ-05 для очищенной воды обратным осмосом
Представляем Вашему вниманию уникальный дозатор ТЭСМАРТ РДИ-05 для очищенной воды обратным осмосом. Это современное и технологичное устройство, предназначенное для точного и эффективного дозирования очищенной воды, применяемой в различных сферах промышленности, производстве, научных исследованиях, медицине и других областях, где важна высокая точность и надёжность работы оборудования.
Особенности:
- Высокая точность - благодаря использованию передовых технологий и качественных компонентов, дозатор обеспечивает точное и стабильное дозирование жидкостей.
- Широкий диапазон дозирования - возможность настройки параметров дозирования в соответствии с требованиями конкретного процесса.
- Простота управления - интуитивно понятный web-интерфейс и удобное управление с возможностью программирования до 8 физических кнопок (расположены на корпусе блока вычислителя) на выполнение различных задач (запуск – остановка процесса дозирования, включение – выключение насосов, изменение размера дозы (каждой кнопке можно присвоить различный размер дозы) и т.д.), делают работу с дозатором максимально комфортной.
- Универсальность - возможность программирования различных сценариев и запуска технологических и производственных процессов по завершению (началу) цикла дозации, что позволяет расширить возможности дозатора и использовании его в различных сферах.
- И многое другое.
Ко всему вышеизложенному можно добавить, что представленный дозатор является максимально универсальным устройством, которое может применяться и для технологического учета расхода жидкостей в топливной, пищевой, и химической промышленностях, а также во множестве иных областей индустрии, в том числе для учета, и дозирования неэлектропроводных жидкостей.
Также представленное устройство является свободно программируемым контроллером, имеющим такое преимущество, как легкую встраиваемость в любые производственные процессы и являться управляющим устройством для других устройств системы (реле, насосов, задвижек, клапанов и многих других).
Возможности:
- Архивирование параметров – позволяет сохранять в архив измеряемые параметры, производимые дозатором, что помогает вести учет затрачиваемых ресурсов и создавать на основе полученных данных отчеты;
- Удалённое управление – система позволяет производить удаленное управление, конфигурацию, изменение параметров и контроль из любой точки мира имея доступ в интернет;
- Системы диспетчеризации – так же дозатор ТЭСМАРТ РДИ-05 имеет возможность встраиваемости в системы диспетчеризации для централизации контроля и автоматизирования подсчётов затрачиваемых ресурсов.
Состав дозатора ТЭСМАРТ РДИ-05:

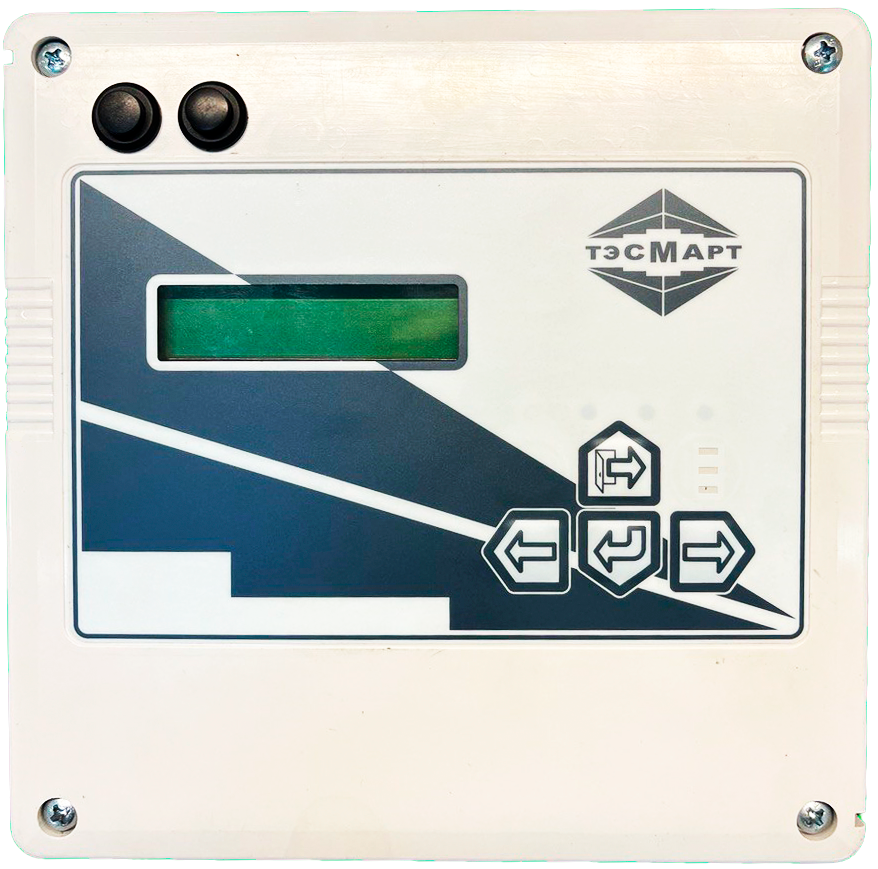

- Электронный блок вычислитель, он же модуль управления дозатором;

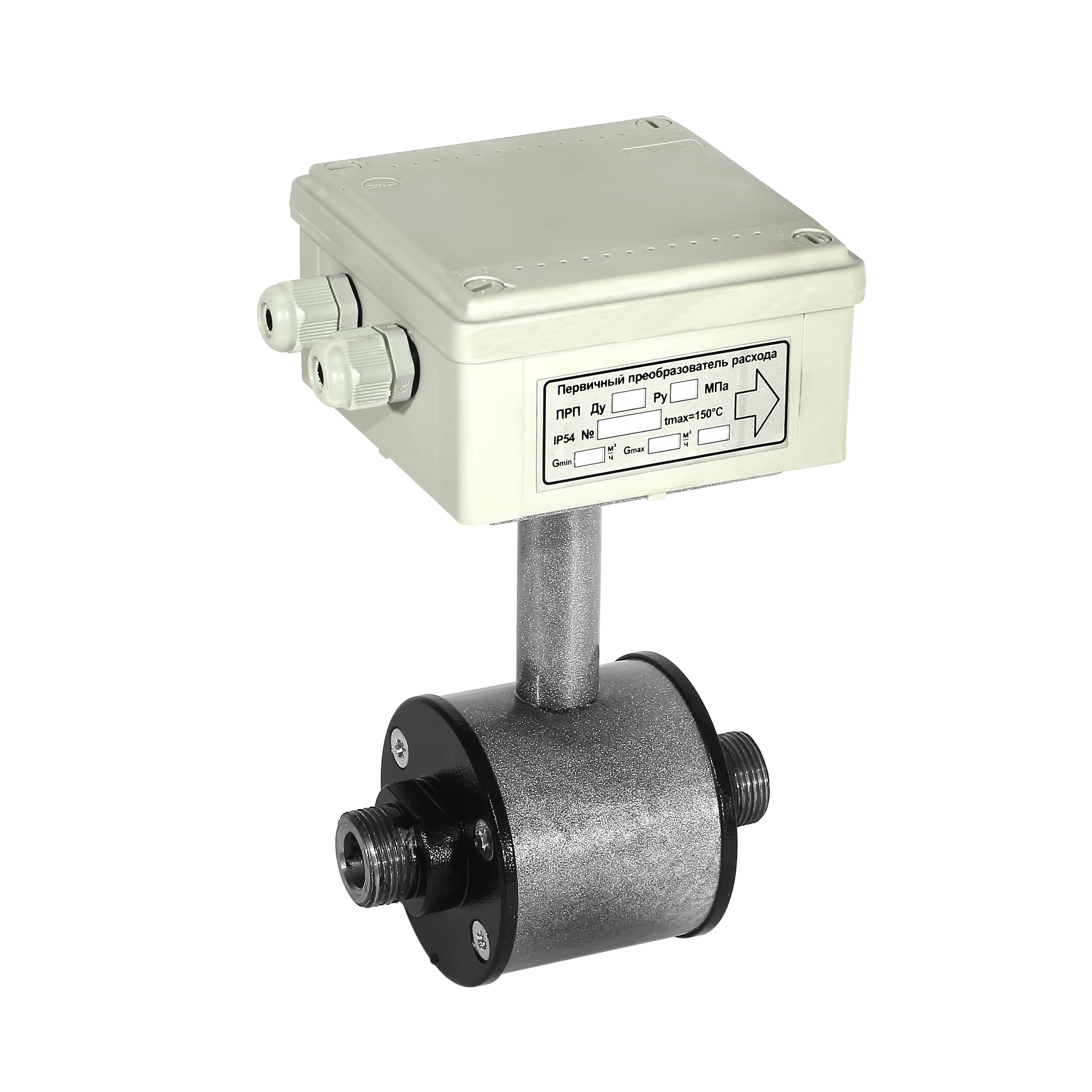

- Электромагнитный первичный преобразователь расхода (может быть заменён на импульсный счётчик типа OGM или на иной счётчик с импульсным выходом, что позволит использовать модуль дозации для неэлектропроводных жидкостей);

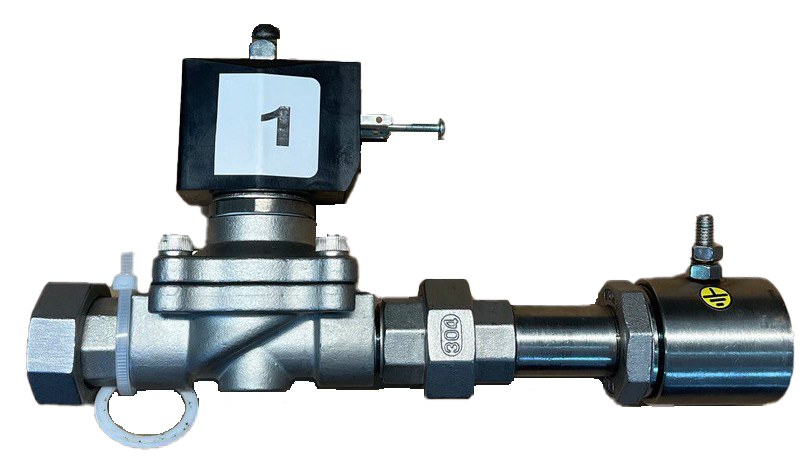

- Два электромагнитных отсекающих клапана;
- Запорная арматура;
- Автоматический клапан удаления воздуха из системы;
- Трубопроводы;
- Комплект дроссельных шайб ограничения расхода из нержавеющей.
Все элементы модуля дозации могут изготавливаться из различных материалов (чёрный металл, нержавеющая сталь, латунь и т.д.), в зависимости от требований технологического, производственного процесса и характеристик среды, в которой система будет работать (нейтральная, агрессивная, очищенная и т.д).
Для измерения дополнительных параметров температуры и давления, к ТЭСМАРТ РДИ-05 можно подключить до 3-х термометров сопротивления и 2-х датчиков давления.
Принцип работы дозатора:

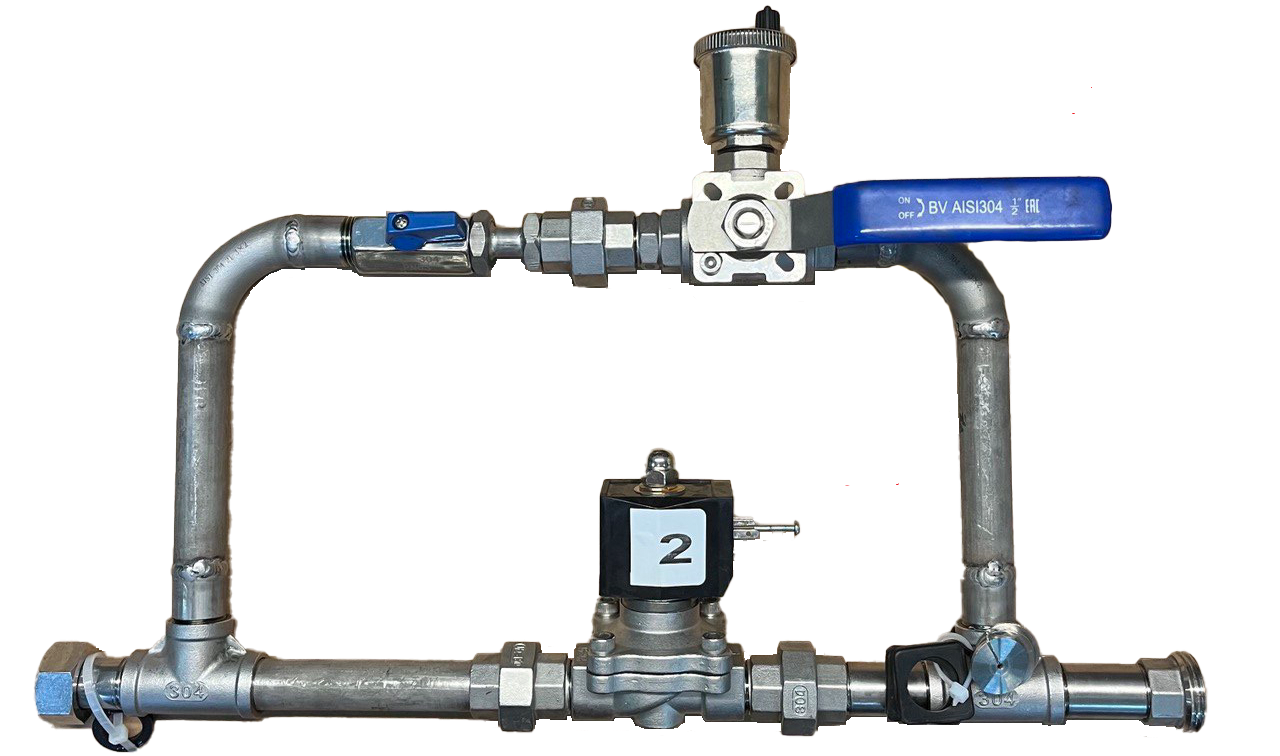

В дозаторе ТЭСМАРТ РДИ-05 используется два электромагнитных клапана и система байпас (принцип как у топливозаправочной колонки). Оператор задает размер дозы через Web-интерфейс с ПК или смартфона и нажимает пуск.
При запуске процесса дозирования система открывает оба отсекающих клапана и при достижении определённого объёма дозы (настраиваемый параметр), близкого к заданному, один отсекающий клапан закрывается, и завершающий этап дозирования продолжается через байпас, имеющий меньшее проходное сечение по соотношению к основному, и по достижению заданного значения дозы, закрывается второй отсекающий клапан, и процесс дозации завершается. Таким образом представленная двухступенчатая схема дозирования с байпасом позволяет достигать высокой точности дозирования и повторяемость результатов.
Дозаторы очищенной воды, полученной с помощью обратного осмоса, должны обеспечивать высокую точность дозирования. Это критически важно для многих областей, таких как медицина, производство электроники, лабораторные исследования и др. Точность дозатора влияет на качество конечного продукта или эксперимента. Даже небольшое отклонение от заданного количества может привести к серьёзным последствиям: нарушению рецептуры, снижению качества продукции или даже угрозе безопасности потребителей.
Также для достижения высокой точности дозирования, в модуле дозации ТЭСМАРТ РДИ-05 используется «дроссельная шайба».
Пример расчета дроссельной шайбы.
Задание заказчика – требуется налив доз 10л, 20л и 30л.
Время налива является определяющим параметром (подбирается в зависимости от диаметра условного прохода первичного преобразователя расхода, используемого в модуле дозации ТЭСМАРТ РДИ-05 и производительности насоса) и должно составлять не менее 18 секунд. Необходимо подобрать дроссельную шайбу для ограничения максимального расхода.
Ниже приведена таблица времени налива дозы в зависимости от подобранной дроссельной шайбы, ограничивающей максимальный расход:
|
Доза |
Ду4 |
Ду8 |
Ду15 |
||||||
|
|
дроссельная шайба на расход до: |
дроссельная шайба на расход до: |
дроссельная шайба на расход до: |
||||||
|
|
0,1м3/ч |
0,15м3/ч |
0,3м3\ч |
0,25м3/ч |
0,5м3/ч |
1,0м3\ч |
0,5м3/ч |
1,0м3/ч |
1,5м3\ч |
|
1л |
36 сек |
24 сек |
12 сек* |
14,4 сек* |
7, 2 сек* |
3,6 сек* |
7,2 сек* |
3,6 сек* |
2,4 сек* |
|
5л |
180 сек |
120 сек |
60 сек |
72 сек |
36 сек |
18 сек |
36 сек |
18 сек |
12 сек* |
|
10л |
360 сек |
240 сек |
120 сек |
144 сек |
72 сек |
36 сек |
72 сек |
36 сек |
24 сек |
|
20л |
720 сек |
480 сек |
240 сек |
288 сек |
144 сек |
72 сек |
144 сек |
72 сек |
48 сек |
|
30л |
1080 сек |
720 сек |
360 сек |
432 сек |
216 сек |
108 сек |
216 сек |
108 сек |
72 сек |
*- параметр выходит за допустимые значения
Диаметр дроссельной шайбы рассчитывается по формуле:
D = 10 *(G²/dP)0.25, мм
- G – объёмный расход воды, м³/ч;
- dP – падение давления на дроссельной шайбе, м.вод.ст.
Например, в зависимости от максимально допустимого расхода, при потере давления на шайбе 2 атм. (20,665м.) диаметр дроссельной шайбы составит:
|
|
Расход, м3/ч |
||||||
|
0,1 |
0,15 |
0,25 |
0,3 |
0,5 |
1,0 |
1, 5 |
|
|
Диаметр дроссельной шайбы |
1,48мм |
1,82мм |
2,35мм |
2,57мм |
3,32мм |
4,69мм |
5,74мм |
ТЭСМАРТ РДИ-05, оснащённый электронной системой управления, механизмами контроля и регулирования, позволяет достигать точности от 1 до 0,1%, в зависимости от требований процесса, в котором он будет использоваться.
Дозатор очищенной воды ТЭСМАРТ РДИ-05 является высокотехнологичным оборудованием, но в то же время простым в монтаже и эксплуатации. В свою очередь мы предлагаем индивидуальный подход к каждому заказчику и учитываем все критерии при изготовлении оборудования под конкретные задачи. Также, при необходимости, мы окажем бесплатную удалённую поддержку на протяжении 16 рабочих часов при пуско-наладочных работах и вводе оборудования в эксплуатацию на объекте.
