ДОЗАТОР-СМЕСИТЕЛЬ ТЭСМАРТ-ДС

Все новости



   Представляем Вашему вниманию модульный дозатор-смеситель, построенный на базе контроллера ТЭСМАРТ ПАК-200. Это многофункциональное, современное и технологичное устройство для точного и эффективного дозирования различных электропроводных и неэлектропроводных жидкостей, вяжущих материалов, сыпучих, и пастообразных компонентов, пенящихся продуктов, и т.д.  Представленное устройство может применяться как для фасовки готовой продукции в различные тары (бутылки, ведра, канистры, еврокубы), так и для создания производственных процессов в сферах: пищевой и аграрной промышленности, предприятиях общественного питания, пивоварни, научные исследования, торговля и другие области, где важна высокая точность и надёжность работы оборудования.

Функционал и модульность дозатора-смесителя позволяет создавать системы автоматизации производственных процессов или встраивать в существующие, достигая высоких показателей производительности и экономии затрачиваемых ресурсов.



Особенности:

  • Подключение до 6 линий дозации – для создания конечного продукта с необходимой концентрацией различных составляющих, согласно рецептов или требований производственных процессов;
  • Дозирование по объему жидких электропроводных и неэлектропроводных материалов (электролиты, очищенная вода, щелочи, спирт, масла и т.д.);
  • Дозирование по весу вязких, сыпучих, пенящихся продуктов (мука, парафин, сахар, жидкое мыло, авто шампуни, жидкие удобрения, ПАВ и т.д.);
  • Контроль температуры;
  • Контроль давления;
  • Высокая точность - благодаря использованию передовых технологий и качественных компонентов, дозатор обеспечивает точное и стабильное дозирование;
  • Широкий диапазон - возможность настройки параметров дозирования в соответствии с требованиями конкретного процесса.
  • Простота управления - интуитивно понятный web-интерфейс и удобное управление с возможностью программирования до 8 физических кнопок (расположены на корпусе блока вычислителя) на выполнение различных задач (запуск – остановка процесса дозирования, включение – выключение насосов, изменение размера дозы (каждой кнопке можно присвоить различный размер дозы, порядок процесса смешивания) и т.д.), делают работу с дозатором максимально комфортной;
  • Универсальность - возможность программирования различных сценариев и запуска технологических и производственных процессов по завершению (началу) цикла дозации (запуск, остановка насосов; включение, отключение нагрева…);
  • И многое другое.



Ко всему вышеизложенному можно добавить, что представленный дозатор-смеситель является максимально универсальным устройством, которое может производить технологический учетй расхода ресурсов в топливной, пищевой, химической промышленностях, а также во множестве иных областей индустрий.

Также представленное устройство является свободно программируемым контроллером, имеющим такое преимущество, как легкую встраиваемость в любые производственные процессы и являться управляющим устройством для других устройств системы (реле, насосов, задвижек, клапанов, нагревателей, миксеров и многих других).



Возможности:

  • Архивирование параметров – позволяет сохранять в архив измеряемые параметры, производимые дозатором, что помогает вести учет затрачиваемых ресурсов и создавать на основе полученных данных отчеты;
  • Сохранение рецептов – для экономии времени и упрощения процессов производства, в устройстве возможна реализация сохранения рецептур конечного продукта;
  • Удалённое управление – система позволяет с помощью компьютера, планшета или телефона производить удаленное управление, конфигурирование, изменение параметров и контроль из любой точки мира имея доступ в интернет;
  • Системы диспетчеризации – так же дозатор-смеситель имеет возможность встраиваемости в системы диспетчеризации для централизации контроля и автоматизирования подсчётов затрачиваемых ресурсов.

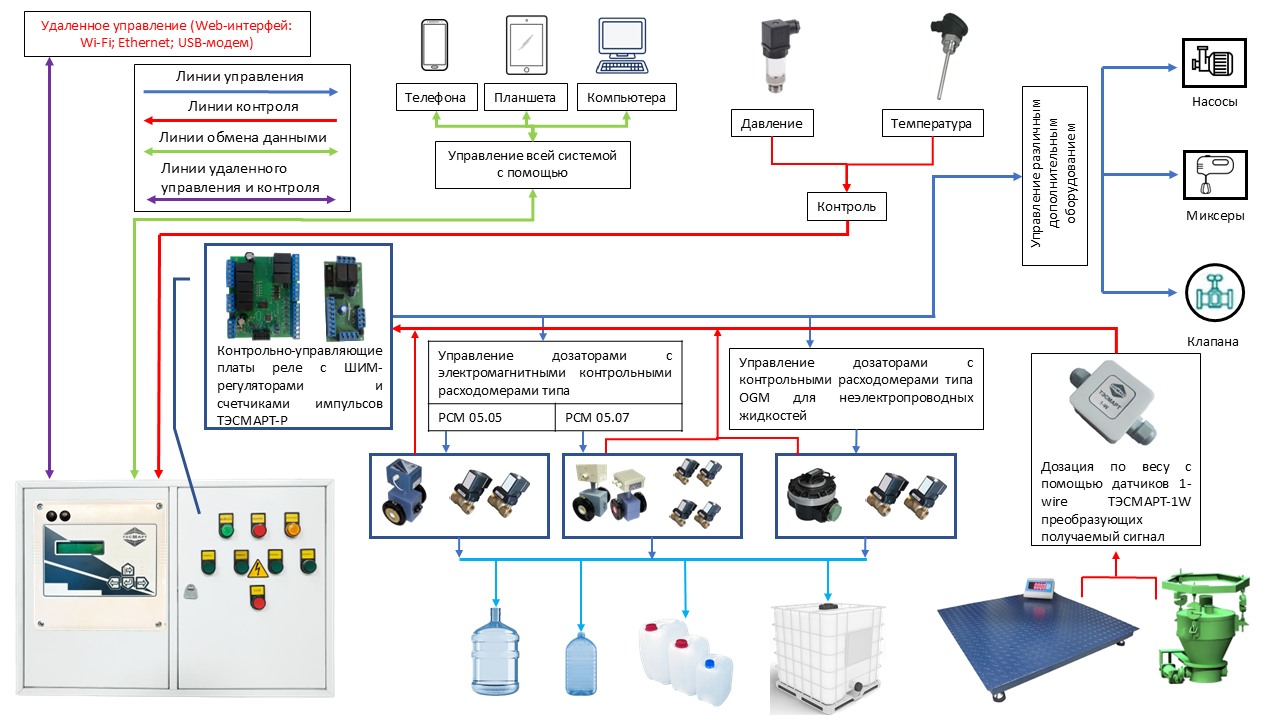

В состав дозатора-смесителя входят (состав подбирается под конкретные задачи заказчика):

  • Электронный блок вычислитель, он же модуль управления дозатором;
  • Электромагнитные первичные преобразователи расхода или расходомеры РСМ-05.05 (05.07) (для дозации неэлектропроводных жидкостей часть модулей может быть изготовлена с применением импульсных счётчиков типа OGM или иными счётчиками с импульсным выходом. Также для дозации по весу, как модуль можно использовать весы, имеющие импульсный выход);
  • Электромагнитные отсекающие клапана;
  • Термометры (цифровые, аналоговые);
  • Датчики давления;
  • Запорная арматура;
  • Автоматические клапаны удаления воздуха из системы;
  • Трубопроводы;
  • Комплекты дроссельных шайб ограничения расхода из нержавеющей стали.



Все элементы модулей дозатора-смесителя могут изготавливаться из различных материалов (чёрный металл, нержавеющая сталь, латунь и т.д.), в зависимости от требований технологического, производственного процесса и характеристик среды, в которой система будет работать (нейтральная, агрессивная, очищенная и т.д).

При использовании в качестве контрольно-измерительных устройств РСМ-05.05 и РСМ-05.07, появляется возможность измерения дополнительных параметров температуры и давления. К каждому РСМ-05.05 можно подключить до 3-х термометров сопротивления и 2-х датчиков давления, к РСМ-05.07 подключаются до 2-х цифровых датчиков температуры.





Принцип работы дозатора-смесителя:





Оператор задает размер дозы каждого модуля через Web-интерфейс с ПК или смартфона и нажимает пуск. Каждый модуль может запускаться как отдельно, так и поочередно, по завершению дозирования предыдущего модуля. Также возможен запуск всех модулей одновременно.

  При запуске процесса дозирования система открывает отсекающие клапана модуля и при достижении определённого объёма дозы (настраиваемый параметр), близкого к заданному, один отсекающий клапан модуля закрывается, и завершающий этап дозирования продолжается через байпас, имеющий меньшее проходное сечение по соотношению к основному, и по достижению заданного значения дозы, закрывается второй отсекающий клапан, и процесс дозации завершается. Таким образом представленная двухступенчатая схема дозирования каждого модуля с байпасом позволяет достигать высокой точности дозирования и повторяемость результатов.

Дозатор-смеситель обеспечивает высокую точность дозирования, а это критически важно для многих областей, таких как медицина, производство электроники, лабораторные исследования и др. Точность дозатора-смесителя влияет на качество конечного продукта или эксперимента. Даже небольшое отклонение от заданного количества может привести к серьёзным последствиям: нарушению рецептуры, снижению качества продукции или даже угрозе безопасности потребителей.



Также для достижения высокой точности дозирования жидких составляющих, в модулях дозатора-смесителя используется «дроссельная шайба».

Пример расчета дроссельной шайбы.

Задание заказчика – требуется налив доз 10л, 20л и 30л.



Время налива является определяющим параметром (подбирается в зависимости от диаметра условного прохода первичного преобразователя расхода, используемого в модуле дозации ТЭСМАРТ РДИ-05 и производительности насоса) и должно составлять не менее 18 секунд. Необходимо подобрать дроссельную шайбу для ограничения максимального расхода.



Ниже приведена таблица времени налива дозы в зависимости от подобранной дроссельной шайбы, ограничивающей максимальный расход:



Доза

Ду4

Ду8

Ду15



дроссельная шайба на расход до:

дроссельная шайба на расход до:

дроссельная шайба на расход до:



0,1м3/ч

0,15м3/ч

0,3м3\ч

0,25м3/ч

0,5м3/ч

1,0м3\ч

0,5м3/ч

1,0м3/ч

1,5м3\ч

1л

36 сек

24 сек

12 сек*

14,4 сек*

7, 2 сек*

3,6 сек*

7,2 сек*

3,6 сек*

2,4 сек*

5л

180 сек

120 сек

60 сек

72 сек

36 сек

18 сек

36 сек

18 сек

12 сек*

10л

360 сек

240 сек

120 сек

144 сек

72 сек

36 сек

72 сек

36 сек

24 сек

20л

720 сек

480 сек

240 сек

288 сек

144 сек

72 сек

144 сек

72 сек

48 сек

30л

1080 сек

720 сек

360 сек

432 сек

216 сек

108 сек

216 сек

108 сек

72 сек

            *- параметр выходит за допустимые значения





Диаметр дроссельной шайбы рассчитывается по формуле:



D = 10 *(G²/dP)0.25, мм



  • G – объёмный расход воды, м³/ч;
  • dP – падение давления на дроссельной шайбе, м.вод.ст.





Например, в зависимости от максимально допустимого расхода, при потере давления на шайбе 2 атм. (20,665м.) диаметр дроссельной шайбы составит:



Расход, м3/ч

0,1

0,15

0,25

0,3

0,5

1,0

1, 5

Диаметр дроссельной шайбы

1,48мм

1,82мм

2,35мм

2,57мм

3,32мм

4,69мм

5,74мм



Дозатор-смеситель, оснащённый электронной системой управления, механизмами контроля и регулирования, позволяет достигать точности от 1 до 0,1%, в зависимости от требований процесса, в котором он будет использоваться.

Дозатор-смеситель является высокотехнологичным оборудованием, но в то же время простым в монтаже и эксплуатации. В свою очередь мы предлагаем индивидуальный подход к каждому заказчику и учитываем все критерии при изготовлении оборудования под конкретные задачи. Также, при необходимости, мы окажем бесплатную удалённую поддержку на протяжении 16 рабочих часов при пуско-наладочных работах и вводе оборудования в эксплуатацию на объекте.
